植筋后能高溫焊接嗎？在選用植筋膠時你是否會考慮它的耐高溫性能呢？這兩個問題的共同要點(diǎn)在于植筋膠能不能應(yīng)對高溫焊接？存在這些問題的同時也反映了一種普遍的現(xiàn)象：在實(shí)際應(yīng)用過程中會有一些植筋工程存在后焊接的需求。

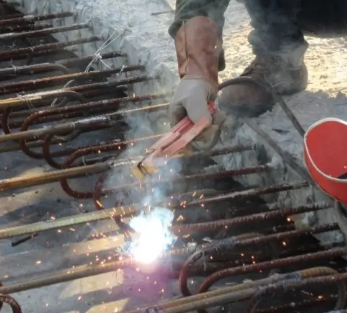

那么，為什么大家會有這些顧慮呢？原因是由于植筋焊接的溫度能夠高達(dá)千攝氏度以上，環(huán)氧植筋膠熱分解溫度一般在180°C-300°C，如果不做任何保護(hù)措施直接焊接，焊接產(chǎn)生的高溫會使膠體喪失粘結(jié)性能，強(qiáng)度失效，導(dǎo)致植筋脫錨。

所以這種方式不可取，那么，如何預(yù)防和改善高溫焊接造成的影響成了我們首要考慮的問題。其核心措施離不開高溫預(yù)防，即合理控制膠體部位的溫度。

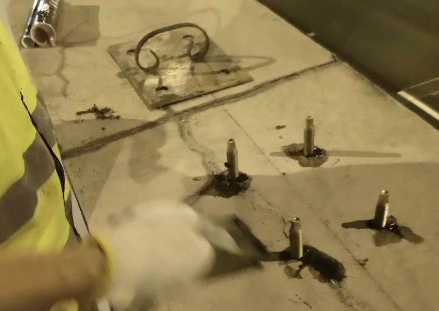

在GB50550-2010《建筑結(jié)構(gòu)加固工程施工質(zhì)量驗(yàn)收規(guī)范》第19.1.5條，已經(jīng)對植筋后焊接的處理做出了明確規(guī)定：植筋時，其鋼筋應(yīng)該先焊后種植，當(dāng)有困難而必須后焊時，其焊點(diǎn)距基材混凝土表面應(yīng)該大于15d，且應(yīng)該采用冰水浸漬濕毛巾多層包裹植筋外露部份的根部。對于成批的植筋仍堅(jiān)持先焊接后植筋的原則，以確保膠層不致因高溫作用而受損傷。

從以上相關(guān)規(guī)范可以看出，通過采取相應(yīng)的保護(hù)措施能使膠體附近溫度保持在一個相對安全的區(qū)間內(nèi)，就不會對植筋膠膠體性能產(chǎn)生影響或者可以較大程度降低對膠體性能產(chǎn)生的影響。當(dāng)植筋加固需要高溫焊接時，采取適當(dāng)保護(hù)措施后的焊接是可行的。同時，還可以采取以下這些方法。

首先，適當(dāng)增加錨固深度。經(jīng)實(shí)驗(yàn)表明，適當(dāng)增加錨固深度，不僅可以提高植筋的抗拉極限承載力，也能減小植筋滑移量。其次，增大焊點(diǎn)到植筋膠層的距離。增大焊點(diǎn)到植筋膠膠層的距離直接減小了高溫焊接對植筋的影響。然后，還可以采用其他連接方式，比如綁扎搭接、機(jī)械連接。這樣的方式能使施工變得更簡單，在不損害鋼筋的同時其質(zhì)量也比較穩(wěn)定。不過具體采用哪種連接方式需要根據(jù)實(shí)際情況安排，參照標(biāo)準(zhǔn)規(guī)范再作出合理的選擇。

另外，在不宜使用以上方法的情況下，選擇耐高溫性能的植筋膠可以從源頭避免問題。

劣質(zhì)的植筋膠往往不耐高溫，隨著溫度升高對膠體性能的影響就會越大，粘結(jié)能力下降越快，就會喪失承載力。

為了保障加固效果，我們應(yīng)該選用耐高溫、粘結(jié)能力強(qiáng)、抗拉強(qiáng)度高的植筋膠進(jìn)行加固。

所以說，一款高品質(zhì)的植筋膠不僅能在植筋加固工程當(dāng)中起著高強(qiáng)粘結(jié)作用，如果能同時縮小對高溫焊接的影響，其加固意義非同小可。總而言之，擁有耐高溫焊接報(bào)告的植筋膠對植筋加固來說是一種雙重保障。
