混凝土是指以水泥為主要膠凝材料，與水、砂、石子，必要時摻入化學外加劑和礦物摻合料，按適當比例配合，經(jīng)過均勻攪拌而成。混凝土裂縫是由于混凝土結構受到內(nèi)外因素的作用而產(chǎn)生的物理結構變化，并會導致混凝土結構承載能力、耐久性及防水性降低。

　　1.塑性收縮裂縫

　　原因

　　混凝土在終凝前強度較小，受高溫或較大風力的影響，混凝土表面失水過快，產(chǎn)生急劇的體積收縮，此時混凝土的強度又無法抵抗其本身收縮，因此產(chǎn)生開裂。影響混凝土塑性收縮開裂的主要因素有水灰比、原材特性，環(huán)境溫度、風速、相對濕度、振搗及養(yǎng)護等。

　　現(xiàn)象

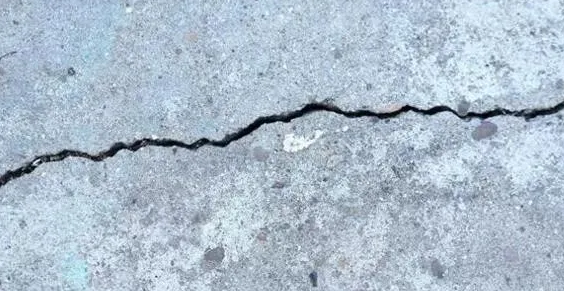

　　塑性收縮裂縫多在新澆筑的混凝土構件暴露于空氣中的表面出現(xiàn)，多呈中間寬、兩端細且長短不一，互不連貫狀態(tài)。較短的裂縫一般長20～30cm，較長的裂縫可達2～3m，寬1～5mm。

　　2.沉降收縮裂縫

　　原因

　　沉降裂縫的產(chǎn)生是由于結構地基土質(zhì)不勻、松軟、回填土不實或浸水而造成不均勻沉降所致;亦或因為模板剛度不足，模板支撐間距過大或支撐底部松動等導致，特別是在冬季，模板支撐在凍土上，凍土化凍后產(chǎn)生不均勻沉降，致使混凝土結構產(chǎn)生裂縫。

　　現(xiàn)象

　　沉降收縮裂縫多為貫穿性裂縫，裂縫呈梭形，其走向與沉降情況有關，一般沿與地面垂直或呈30～45度角方向發(fā)展，較大的沉降裂縫，往往有一定的錯位，裂縫寬度往往與沉降量成正比關系。裂縫寬度0.3～0.4mm，受溫度變化的影響較小。地基變形穩(wěn)定之后，沉降裂縫也基本趨于穩(wěn)定。

　　3.溫度裂縫

　　原因

　　溫度裂縫多發(fā)生在大體積混凝土表面或溫差變化較大地區(qū)的混凝土結構中。

　　1.由于混凝土的體積較大，大量的水化熱聚積在混凝土內(nèi)部而不易散發(fā)，導致內(nèi)部溫度急劇上升，而混凝土表面散熱較快，這樣就形成內(nèi)外的較大溫差，較大的溫差造成內(nèi)部與外部熱脹冷縮的程度不同，使混凝土表面產(chǎn)生一定的拉應力。當拉應力超過混凝土的抗拉強度極限時，混凝土就會產(chǎn)生裂縫，這種裂縫多發(fā)生在混凝土施工中后期。

　　2.由于在混凝土的施工中當溫差變化較大，或者是混凝土受到寒潮的襲擊等，會導致混凝土表面溫度急劇下降，而產(chǎn)生收縮，表面收縮的混凝土受內(nèi)部混凝土的約束，將受到較大的拉應力而產(chǎn)生裂縫，這種裂縫通常只在混凝土表面較淺的范圍內(nèi)產(chǎn)生。

　　現(xiàn)象

　　溫度裂縫的走向通常無一定規(guī)律，常縱橫交錯。梁板類構件裂縫多平行于短邊，深入和貫穿性的溫度裂縫一般與短邊方向平行或接近平行，裂縫沿著長邊分段出現(xiàn)，中間較密。冬季較寬，夏季較窄。高溫膨脹引起的混凝土溫度裂縫是通常中間粗兩端細，而冷縮裂縫的粗細變化不太明顯，此種裂縫的出現(xiàn)會加劇鋼筋的銹蝕、混凝土的碳化，降低混凝土的抗凍融、抗疲勞及抗?jié)B能力等。

　　處理方法

　　1.表面封閉法

　　多適用于裂縫寬度小于等于0.2mm，利用低黏度且具有良好滲透性的修補膠液，封閉裂縫通道。對樓板或其他需要防滲的部位，需在混凝土表面粘貼纖維復合材料以增強封閉作用。

　　2.注射法

　　多適用于補強和封閉，裂縫寬度大于等于0.1mm且小于等于1.5mm，靜止的獨立裂縫、貫穿性裂縫以及蜂窩狀的局部缺陷。以一定的壓力將低黏度、高強度的裂縫修補膠液注入裂縫腔內(nèi)，注射前，應按產(chǎn)品說明書的規(guī)定，對裂縫周邊進行密封。

　　3.填充密封法

　　適用于裂縫寬度大于0.5mm的裂縫，填充完畢后，其表面應做防護層。在構件表面沿裂縫走向鑿出槽深和槽寬分別不小于20mm和15mm的U形溝槽;當裂縫較細時，也可鑿成V形溝槽。然后用改性環(huán)氧樹脂或彈性填縫材料充填，并粘貼纖維復合材以封閉其表面。

　　4.灌漿法

　　多適用于處理大型結構貫穿性裂縫、大體積混凝土的蜂窩狀嚴重缺陷以及深而蜿蜒的裂縫。利用壓力設備將膠結材料，如環(huán)氧樹脂、聚氨酯、水泥漿或甲基丙烯酸酯等材料壓入混凝土裂縫中，在其膠結硬化后與混凝土形成一個整體，因此可以達到封堵加固的效果。

　　總結

　　施邦建議您通過現(xiàn)場調(diào)查、檢測和分析，對裂縫起因、屬性和類別做出判斷，并根據(jù)裂縫發(fā)展程度、所處位置與環(huán)境，對裂縫可能造成的危害做出鑒定，有針對性的選擇適用的修補方法。
